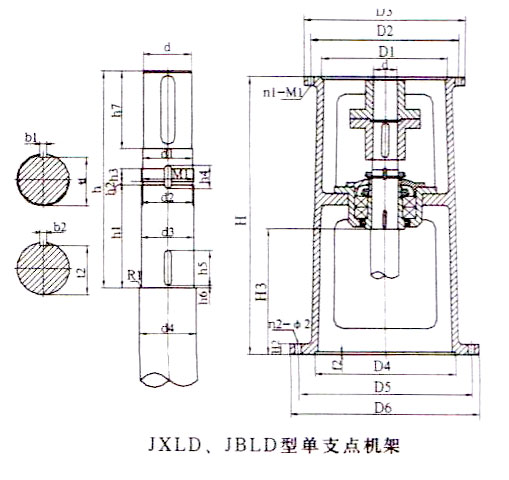

JXLD,JBLD系列單支點機架

2018/8/7

本機架系列的JXLD型適用于與XLD型擺線針輪行星減速機及CFL型行星齒輪減速機連接，JBLD型適用于與BLD型擺線減速機連接。為使攪拌軸與軸承室裝配、維修方便，本公司對軸承室結構進行改進設計，同時對與BLD2、BLD3、BLD4相配的機架JBLD2、JBLD3、JBLD4的軸承室加大，使之與較粗的攪拌軸相一致。
>>a．Ⅰ型為普通型，Ⅱ型為增高型。
>>b．本系列機架已選好與之配套的聯軸器型號及規格，請一并注明。
>>c．H4指機架上端面至軸承室中點的距離。
>>d．JXLD1～JXLD6（JBLD1～JBLD4）型上端面聯接為右半型式，其余均為左半型式。n1～M1均為通螺孔。
